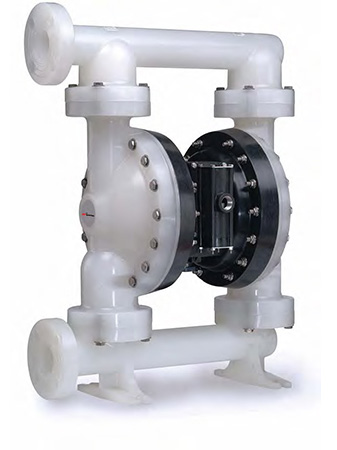

Неметаллические диафрагменные насосы Ingersoll Rand

Пневматические диафрагменные насосы Ingersoll Rand предназначены для общего использования как с чистыми жидкостями малой вязкости, так и абразивными жидкостями средней вязкости, а также переносить большие частицы без повреждения оборудования.

Благодаря наличию пневматического двигателя с запатентованными технологиями ARO® они могут использоваться в потенциально взрывоопасной среде. Большинство диафрагменных насосов ARO® сертифицированы по ATEX (CE Ex11 2GD X).

Насосы ARO® обладают способностью самозакачки до высоты 8,3 м (для воды) и могут работать всухую без опасности повреждения. В случае закрытия выходного патрубка для жидкости насос останавливается и запускается вновь при его открытии; при этом исключается необходимость в наличии предохранительного или перепускного клапана.

Насосы больших размеров допускают возможность изменения объемной подачи от одного литра в минуту до 696 литров в минуту на выходе, а также регулировку давления жидкости от 0 до 8,3 бар только за счет использования воздушного фильтра, регулятора и игольчатого клапана.

Неметаллические (пластиковые) насосы торговой марки ARO® предлагаются из разнообразных конструктивных материалов: полипропилен, ацеталь и поливинилиденфторид (ПВДФ). Такие материалы обеспечивают высокую химическую стойкость и могут использоваться для перекачки растворителей и агрессивных химических веществ при высоких температурах. Во всех насосах ARO применяются гофрированные диафрагмы, что обеспечивает в 4 раза более продолжительный срок службы и уменьшение сроков периодического технического обслуживания.

Модельный ряд неметаллических диафрагменных насосов:
• EXPERT Series – ⅜”, ½”, ¾”, 1”,
• PRO Series – 1”, 1½”, 2”.

Корпус пневмодвигателя выполнен из реактопласта со сложным виниловым эфиром, что обеспечивает непревзойденное химическое и температурное сопротивление. Неметаллический пневмодвигатель из полипропилена со стеклонаполнителем прочный и устойчивый к химической коррозии. Крепление насоса из нержавеющей стали марки 316 для полной защиты от коррозии.

Конструкция пневматического двигателя, обеспечивающая безостановочную работу и защиту от замерзания: в новом пневматическом двигателе EXP применена эксклюзивная технология клапанов SimulShift™, что обеспечивает более быстрое переключение двигателя и ровный поток жидкости.

В нем также предусмотрены клапаны по технологии быстрого сброса Quick Dump™, новейшая техническая разработка для предотвращения остановки насоса из-за обледенения.

• 1 – Клапан SimulShift™ предотвращает остановку, обеспечивает более быстрое переключение насоса и увеличение производительности.
• 2 – “Несбалансированный” главный воздушный клапан; предотвращает остановку насоса даже при низком давлении поступающего воздуха.
• 3 – Клапан “D” для оптимальной эффективности использования энергии, при этом исключается дорогостоящий “перепуск воздуха”. Керамическая конструкция, обеспечивающая продолжительный срок службы.
• 4 – Клапан быстрого сброса Quick Dump™ устраняет обледенение насоса путем отвода холодного, влажного отработанного воздуха от главного воздушного клапана.

	EXPERT Series ⅜”	EXPERT Series ½”	EXPERT Series ¾”	PRO Series 1”	EXPERT Series 1”
Производительность, л/мин	40,1	54,5	56	178	200
Max давление воздуха, бар	6,9	6,9	6,9	8,3	8,3
Размер канала входа и выхода жидкости	⅜” NPT ⅜” BSP	½” NPT ½” BSP	¾” NPT ¾” BSP	1” NPTF 1” BSP 1” ANSI/DIN	1” NPTF 1” BSP 1” ANSI/DIN
Материал изготовления	полипропилен ПВДФ заземляемый ацеталь	полипропилен ПВДФ заземляемый ацеталь	полипропилен	полипропилен ПВДФ	полипропилен ПВДФ
Вес, кг	1,56 полипропилен 2,04 ПВДФ 1,89 заземляемый ацеталь	2,36 полипропилен 3,08 ПВДФ 2,85 заземляемый ацеталь	2,54	9,20 алюминий/полипропилен 13,1 чугун/полипропилен 12,9 алюминий/ПВДФ 16,8 чугун/ПВДФ	8,78 9,01 полипропилен 11,72 12,32 ПВДФ
Максимальный размер перекачиваемых твердых частиц, мм	1,6	2,4	2,4	3,2	3,2
Сертификат взрывозащиты ATEX	проточная часть из заземляемого ацеталя	проточная часть из заземляемого ацеталя	–	–	с двигателем из проводящего полипропилена

	PRO Series 1½”	EXPERT Series 1½”	PRO Series 2”	EXPERT Series 2”
Производительность, л/мин	378	465	549	696
Max давление воздуха, бар	8,3	8,3	8,3	8,3
Размер канала входа и выхода жидкости	1½” ANSI/DIN	1½” ANSI/DIN	2” ANSI/DIN	2” ANSI/DIN
Материал изготовления	алюминий ПВДФ	алюминий ПВДФ	алюминий ПВДФ	алюминий ПВДФ
Вес, кг	28,1 алюминий/полипропилен 38,5 чугун/полипропилен 41,7 алюминий/ПВДФ 52,1 чугун/ПВДФ	12,2 12,3 полипропилен/полипропилен 25,3 29,0 полипропилен/ПВДФ	28,1 алюминий/полипропилен 38,5 чугун/полипропилен 41,7 алюминий/ПВДФ 52,1 чугун/ПВДФ	38,7 полипропилен 50,3 ПВДФ
Максимальный размер перекачиваемых твердых частиц, мм	6,4	6,4	6,4	6,4
Сертификат взрывозащиты ATEX	–	с двигателем из проводящего полипропилена	–	с двигателем из проводящего полипропилена
