Структура

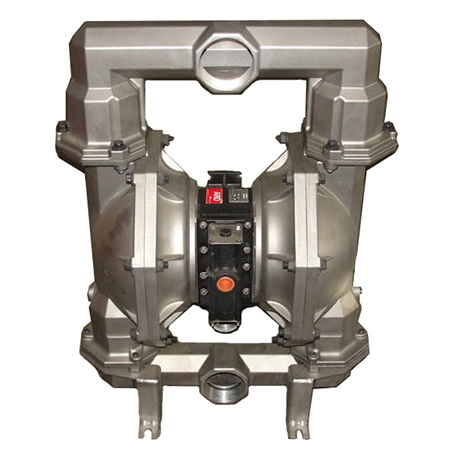

Диафрагменный насос высокого давления 2:1 предназначен для получения давления жидкости до 200 фунтов на квадратный дюйм. Это достигается за счет использования эффективной площади поверхности обеих диафрагм для увеличения выходного давления в два раза.
Серия EXPERT – это насосы, не требующие подогрева или защиты от замерзания. Запатентованная конструкция “безостановочного” воздушного клапана позвояет исключить остановки насоса. Выпускные клапаны “быстрого сброса” Quick Dump™ отводят холодный влажный отработанный воздух от подверженных замерзанию компонентов, предотвращая их обледенение и остановку насоса. Конструкция пневматического двигателя с технологией SimulShift™ обеспечивает быстрое переключение и ровный поток жидкости.
Применение
- Транспортировка окрасочного материала: транспортировка жидкостей с высокой вязкостью.
- Предварительная обработка продуктов питания перед стерилизацией: транспортировка жидкостей с высокой вязкостью.
- Транспортировка кремов в химической промышленности: транспортировка жидкостей с высокой вязкостью.
- Транспортировка масла в энергетической и автомобильной промышленности: увеличение напора для транспортировки на длинное расстояние.
- Опрыскивание для очистки или нанесения покрытия: увеличение напора для высокой разрядки.
- Материалы: керамика, полиуретан, эпоксидная смола, акриловая смола, другие густые смеси.
Технические характеристики
PH15F-XXX-XXX-A PH20F-XXX-XXX-B PH30F-XXX-XXX-C Вес, фунт (кг) 88 (39,9) 146 (66,2) 268 (121,6) Максимальное давление воздуха на впуске, фунт/кв. дюйм (бар) 100 (6,9) 100 (6,9) 100 (6,9) Максимальное давление материала на впуске, фунт/кв.дюйм (бар) 10 (0,69) 10 (0,69) 10 (0,69) Максимальное давление материала на выпуске, фунт/кв.дюйм (бар) 200 (13,8) 200 (13,8) 200 (13,8) Максимальный поток, гал/мин (л/мин) 63 (238,48) 92 (348,25) 160 (605,6) Подача гал/цикл(л) при 100 фунт/кв.дюйм изб.давления 0,88 (3,33) 1,28 (4,8) 1,4 (5,3) Максимальный диаметр взвешенных насосов, дюйм (мм) ¼ (6,4) ¼ (6,4) ⅜ (9,5) Уровень шума, дБ(А) при
70 фунт/кв.дюйм изб.давления, 53 цикл/мин75,6 77,0 83,0 Управление с помощью меню
Комплектующие
Комплекты для техобслуживания и ремонта PH15F-XXX-XXX-A PH20F-XXX-XXX-B PH30F-XXX-XXX-C Комплекты для техобслуживания гидравлической секции 637455-XX 637466-XX 637411-XX Комплекты для техобслуживания секции пневмодвигаетля 637389 637369 637369 Основной узел воздушного клапана 637390-7 637374-6 637374-6 Преимущества
Безопасность
- Проводящий полипропиленовый пневмодвигатель обеспечивает более высокую степень защиты от статического электричества.
- Живое сечение из нержавеющей стали обеспечивает лучшую защиту от усталости материала/нагрузки.
Эффективность
- Максимальная подача насоса 160 GPM (605.6 LPM).
- Исключает отходы сжатого воздуха во время
эксплуатации, минимизирует потери энергии.
Износоустойчивость
- Прочная конструкция с болтовыми соединениями предотвращает утечки воздуха и жидкости.
- Технологии клапана SimulShift™ и Quick Dump обеспечивают эксплуатацию без опасности “сваливания” и без обледенения.
Скорость потока
1,5” – максимальная скорость потока выше на 28%, чем в конкурирующих моделях.
2” – максимальная скорость потока выше на 26%, чем в конкурирующих моделях.
3” – максимальная скорость потока выше на 60%, чем в конкурирующих моделях.
